RJ45插座：工作原理、参数详解与应用实践

 一、引言

RJ45插座作为现代网络通信的核心组件，广泛应用于以太网、工业控制、智能家居等领域。其设计结合了精密机械结构与电气性能优化，是保障网络传输稳定性的关键部件。本文将深入解析RJ45插座的工作原理、核心参数、材料工艺及典型应用场景，为工程师和技术爱好者提供全面参考。

二、RJ45插座工作原理

1. 物理连接机制

   • 8P8C结构：8个金属触点（Pin）与对应插槽（Jack）的弹性接触设计，确保信号导通。
   • 锁扣结构：塑料锁扣（Latch）通过弹性形变实现插头固定，插入时锁扣下压，锁定后自动复位。
   • 接触点布局：遵循T568A/B标准排列，支持双绞线差分信号传输。

2. 电气信号传输原理

   • 差分信号传输：利用双绞线抵消电磁干扰，RJ45插座触点间距精确控制阻抗（100Ω±15%）。
   • PoE供电实现：通过备用线对（4/5,7/8）叠加48V直流电源，需插座支持更高电流承载（最高600mA）。

3. 高频信号处理

   • 串扰抑制：交叉隔离片设计降低相邻触点间串扰，Cat6A插座附加内部屏蔽层。
   • 阻抗匹配：触点镀层厚度（50μ"金）与PCB焊盘设计保证信号完整性至500MHz。

三、关键性能参数

1. 电气参数

   • 特性阻抗：100Ω±15%（1-100MHz）
   • 额定电压：125V AC/DC
   • 绝缘电阻：≥500MΩ（500VDC）
   • 接触电阻：≤20mΩ（初始值）
   • 耐电压：AC 1000V/1min

2. 机械性能

   • 插拔寿命：≥1000次（带PoE≥500次）
   • 插拔力：2.5-4.5N（插入），0.5-2.5N（拔出）
   • 接触保持力：≥3N（单触点）
   • 端子强度：轴向拉力≥5N

3. 环境参数

   • 工作温度：-40℃至+85℃（工业级）
   • 湿度范围：5%-95% RH（非凝结）
   • 振动耐受：10-500Hz/1.5mm振幅
   • 盐雾测试：48小时（镀镍层）

四、材料与制造工艺

1. 触点材料

   • 磷青铜基材：C5191/C5210合金，硬度HV 180-220
   • 镀层结构：底层镀镍3-5μm，表层镀金0.5-1.27μm
   • 替代方案：镀锡（低成本）、镀银（高频应用）

2. 绝缘体材料

   • 高温尼龙：PA66+30%玻纤（UL94 V-0）
   • LCP液晶聚合物：用于SMT回流焊（耐温260℃）
   • 环保要求：符合RoHS 2.0/REACH标准

3. 制造工艺

   • 精密冲压：±0.02mm公差控制
   • 自动装配：视觉定位系统确保触点对齐精度
   • 测试流程：
     • 100%导通测试（4线法）
     • 3D共面性检测（≤0.1mm）
     • 插拔力曲线分析

五、行业标准与认证

1. 国际标准

   • TIA/EIA-568-C.2（布线标准）
   • IEC 60603-7（连接器规范）
   • ISO/IEC 11801（通用布线）

2. 安规认证

   • UL 1863（通信连接器）
   • IEC 61076-3-106（工业连接器）
   • EN 50173（欧洲综合布线）

3. 特殊认证

   • IP67防护等级（户外型）
   • MIL-STD-202G（军工标准）
   • EN 45545-2（轨道交通防火）

六、典型应用场景

1. 企业网络

   • 机架式配线架（24/48口）
   • 模块化交换机接口（SFP+ to RJ45）
   • PoE++供电（IEEE 802.3bt, 90W）

2. 工业自动化

   • M12转RJ45防水连接器

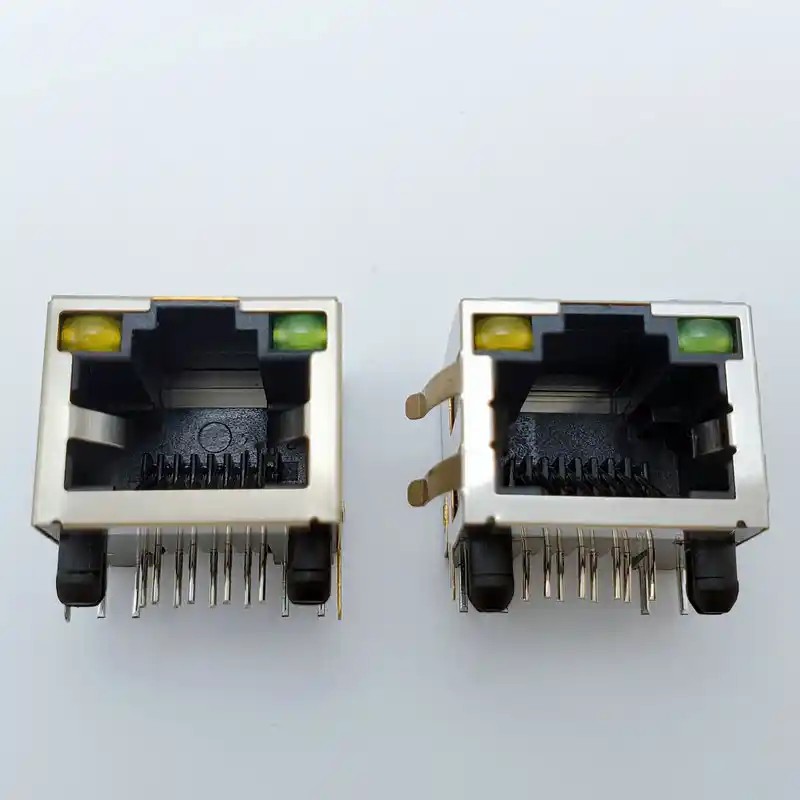

   • 带LED指示的工业以太网插座
   • 抗震设计（10G振动测试）

3. 智能建筑

   • 隐藏式墙面插座（86型面板）
   • 光纤复合插座（SC/LC + RJ45）
   • KNX/EIB系统集成

4. 车载网络

   • 耐高温插座（-55℃~125℃）
   • 防振动锁紧机构
   • 车载以太网（1000BASE-T1）

七、安装与维护

1. PCB安装规范

   • 焊盘设计：0.6mm孔径，1.8mm外径
   • 回流焊曲线：峰值温度245℃±5℃
   • 应力消除：四角加固焊点

2. 面板安装要点

   • 开孔尺寸：16.2×13.8mm（标准型）
   • 卡扣式固定：需保持0.5mm配合间隙
   • 屏蔽处理：360°金属外壳接地

3. 现场维护技巧

   • 触点清洁：使用氟化液喷雾
   • 锁扣修复：专用整形工具
   • 性能检测：FLUKE DSX-8000测试

八、技术发展趋势

1. 高速化

   • Cat8插座（2000MHz带宽）
   • 25G/40G BASE-T接口

2. 高密度设计

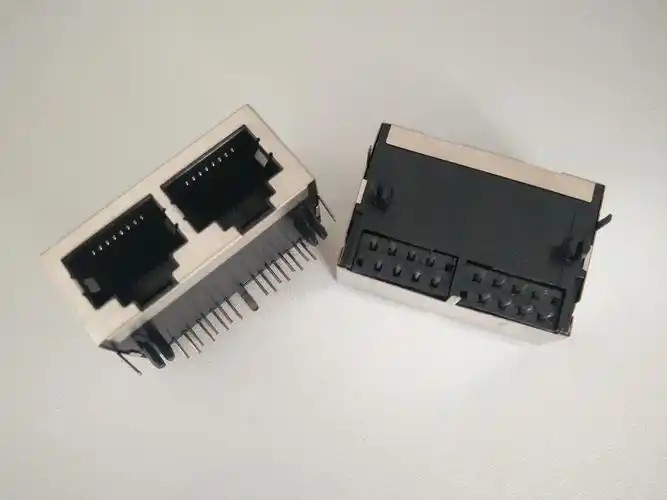

   • 双端口Slim型（宽度7.8mm）
   • 堆叠式模块化连接

3. 智能化集成

   • 带状态监测的智能插座
   • 光电混合连接器

4. 绿色制造

   • 生物基塑料应用
   • 无氰化镀金工艺

九、常见故障与解决方案

1. 接触不良

   • 成因：氧化/镀层磨损
   • 对策：更换镀金插座/使用接触增强剂

2. 锁扣断裂

   • 成因：多次插拔疲劳
   • 对策：选用强化PPS材质插座

3. 信号衰减

   • 成因：阻抗不匹配
   • 对策：使用矢量网络分析仪校准

十、选型指南

1. 商业级 vs 工业级

   • 温度范围差异（0-70℃ vs -40-85℃）
   • 插拔寿命（500次 vs 1500次）

2. 屏蔽类型选择

   • UTP（非屏蔽）
   • FTP（箔屏蔽）
   • STP（编织网屏蔽）

3. 成本优化策略

   • 选择性镀金（仅接触区域）
   • 模块化设计（可更换触点）

十一、结语

RJ45插座的技术演进始终与网络速度提升同步，从百兆到万兆，从铜缆到光电混合，其设计创新持续推动着通信基础设施的升级。未来随着IoT和工业4.0的深化，RJ45插座将在可靠性、智能化和集成度方面迎来更大突破。
